HView SX Hybrid™ 多分割畫面處理機專為基頻，或需要監看傳統基頻視訊與IP訊號的混合式應用所設計。 HView SX Hybrid甚至超越傳統式多分割畫面處理機的能力，提供無與倫比的功能，例如基頻與寬頻監看、整合測試與測量，以及透過VNC進行遠端桌面控制和RSS摘要直接輸出至顯示器。 此多分割畫面處理機/路由器解決方案整合於Platinum內，可提供單一系統解決方案，減少整合成本，並在現今複雜的廣播與影音監看環境中，更有效率的運用空間。

HView SX Hybrid 多分割畫面處理機提供四種機箱大小版本 (5RU、9RU、15RU、28RU)，屬於可擴充的解決方案，適用於監看32到512 個基頻訊號源，且具備額外的IP輸入能力。 使用可增加多分割畫面處理機及/或路由器輸出數量的 Platinum分散式輸入擴充卡，連結兩個機架的輸入，擴充Platinum 的輸出容量。 藉由後設資料監看、音訊計量、以規則為基礎的警報管理，以及同級最佳的繪圖顯示，HView SX Hybrid 可提供以下效益。

功能

• 與透過 1 Gb/s乙太網路連線傳輸之音訊 MPEG-2、MPEG-4/H.264 關聯的多IP解碼
• 最高512組基頻輸入 (HD、SD、類比、音訊、光纖)
• 最多輸出至64台顯示器
• 提供四種機箱大小版本 (5RU、9RU、15RU、28RU)
• 影音與後設資料的完善警報
• 捲動子母畫面
• 重疊子母畫面
• 螢幕上控制
• CC 出現及文字
• V-Chip 識別碼
• Teletext 功能
• 時鐘與計時器
• 長寬比標記
• 音訊表及phasev
• Rules Designer — 自動化動作回應
• 整合測試與測量視窗
• 具備VNC 用戶端能力
• RSS 支援
• 內建背景
• 能夠控制路由器


產品詳細資料

硬體

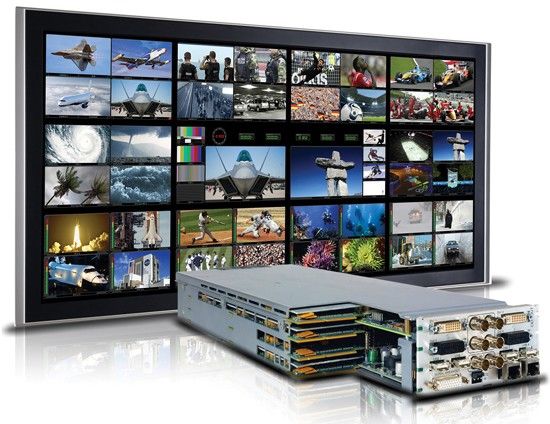

HView SX Hybrid 多分割畫面處理機為加裝至5、9、15 及 28RU Harris Platinum 機箱的輸出模組。 機箱具有多個輸入模組—自動感應 HD/SD、類比與視訊，以及各式音效卡。 各HView SX Hybrid 多分割畫面處理機佔用 Platinum機架輸出部分內的四個插槽。 5RU 具有8個輸出插槽、9RU 具有16個輸出插槽、15RU 具有32個輸出插槽，以及28RU 具有64個輸出插槽。此外，兩個機架的輸入部分可使用 Platinum 分散式輸入擴充卡連結，提高輸出容量。

HView SX Hybrid multiviewer 多分割畫面處理機可存取 Platinum機架內的整個訊號矩陣。 視機架大小而定，最多16個HView SX Hybrid模組可置於一個機箱內—且各多分割畫面處理機可驅動兩組DVI-I 輸出或四組SDI 輸出。 例如，完整的28RU 機箱可監看512個基頻輸入訊號，並驅動64台HD-SDI顯示器。

Platinum 機箱亦設有備援交叉點模組、備援電源供應器、備援資源卡，以及聯絡專線功能，以增加此混合式多分割畫面處理機可存取和顯示的輸入數量。
HView SX Hybrid多分割畫面處理機屬於輸出模組，可加裝至現場內現有的Platinum路由器，成為在一個機架內已有多分割畫面處理機、視訊路由器及音訊路由器之系統的一部分。 HView SX Hybrid 亦可單獨常駐於機架內，並獨自作為具備輸入，以接收IP網路、任何路由器或分散式上游的多分割畫面處理機使用。


控制

許多選項都可用於控制HView SX Hybrid多分割畫面處理機。
Layout Designer (PC 式設定軟體) 用於排列螢幕上的子母畫面、指派警報規則、選擇解析度，以及開發使用者想要擁有的畫面外觀，建立版面配置。 也可用於從遠端控制螢幕上的滑鼠。
其他控制方法包括Harris NUCLEUS 控制面板 (內建Web應用程式)，或內建螢幕控制。

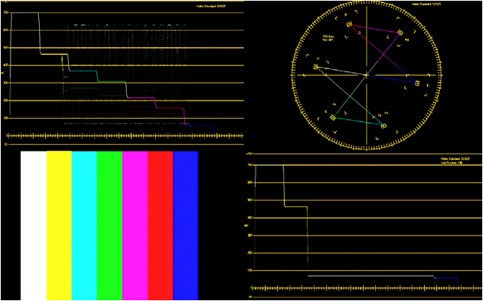

此外，使用者將可藉由螢幕上的滑鼠，叫出基頻訊號的測試與測量子母畫面(螢幕上版面配置中的視訊視窗) 和訊號資訊，或將特定訊號源變更成版面配置中的任何子母畫面。

HView SX Hybrid多分割畫面處理機相容於CCS，能夠與Harris網路監看和控制軟體「CCS Navigator」無縫繫結。 HView SX Hybrid 和Navigator可產生警報條件，並回應系統事件。 此外，兩者均具有規則引擎，並透過CCS攜手合作—實現功能強大的系統層級行為。

為加強靈活性，HView SX Hybrid提供內建 VNC功能，可讓使用者檢視並控制其他PC裝置。 僅需將螢幕上滑鼠置於VNC視窗頂部，並按一下，即可啟動此功能。 VNC 視窗可用多分割畫面處理機的螢幕上滑鼠，以全螢幕或子母畫面檢視。此時滑鼠作為子母畫面上的裝置滑鼠操作。


設計

簡化的系統設計為HView SX Hybrid 多分割畫面處理機的主要考量。 隨著設施中的訊號數量成長，可輕鬆加裝其他輸入模組，使HView SX Hybrid多分割畫面處理機能夠在單一機箱內容納8到512個基頻輸入。

系統採用堅固耐用的設計，配備固態硬碟與內建備援功能，因此非常適合控制室應用及外景轉播車操作。


靈活性

因其與生俱來的靈活性設計，HView SX Hybrid 可加以自訂，以符合任何應用的獨特需求。 系統可以是一組機架內的基頻/寬頻多分割畫面處理機，以及視訊/音訊路由器，或單單只有多分割畫面處理機。 無論採取哪種配置，系統皆由輸入與輸出組成。


繪圖

獲獎肯定的HView SX Hybrid繪圖內建於HView SX Hybri多分割畫面處理機內，為先進的影像配置提供強力支援。 各輸出的影像配置均可採用銳利、突出的視覺元素自訂，營造出效率更高的有效控制環境。
這些高品質的圖形元素，結合監看與警報功能，可提供更高速的回應時間、預先設定的反應，以及更迅速存取影音參考資料。
先進的繪圖引擎驅動解析度與影像配置均不同的多台螢幕。


顯示器

為發揮最大的設施顯示器潛能，HView SX Hybrid驅動解析度各有不同的多台顯示器。 HView SX Hybrid 最多可驅動來自於一個機箱的32個獨立DVI顯示輸出或64個獨立 HD-SDI輸出，因此非常適合多間控制室內採用多種影像配置的多電視牆應用。


監看

HView SX Hybrid 多分割畫面處理機具備史無前例的龐大工具組，可讓使用者立即一覽更多資訊，控制更多裝置，因此也就能更迅速因應操作需求。

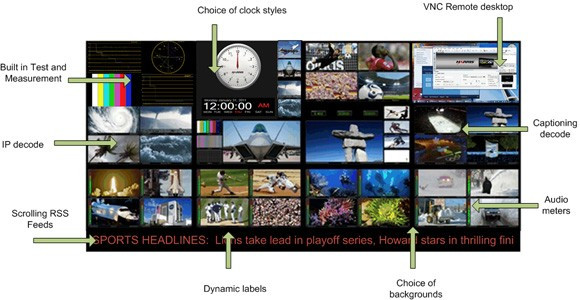

除了IP 解碼功能之外，HView SX Hybrid 還內建基頻訊號的測試與測量功能、使用者規則建立(Rules Designer)功能、螢幕上控制、VNC功能、RSS摘要顯示，以及可程式事件等多種功能，超越傳統產品的能力範圍。 由於 HView SX Hybrid 多分割畫面處理機長駐於Platinum機架內，因此使用者具備無與倫比的多影像處理能力，而且也因使用世界級路由器的緣故，而增添不少自信。

藉由存取設施內各種影音輸入的能力，HView SX Hybrid 提供強而有力的解決方案，即使是最複雜的監看應用作業，也能加以精簡：

Harris hybrid多分割畫面處理機的設計非常適合監看系統品質，提供控制與設施系統管理能力。 多分割畫面處理機具備存取設施內各影音輸入的能力—簡化系統設計。 此功能上的整合，為我們帶來強大的解決方案，即使是最複雜的監看應用作業，也能加以精簡：

• 降低佈線需求—HView SX Hybrid 多分割畫面處理機採用現有的路由器光纖，連接系統內的所有訊號
• 簡化的擴充性—將另一個HView SX Hybrid模組加裝到輸出，即可增加處理的影像數
• 減少大部分系統的機架單元需求—無需將機架空間用於自分配放大器饋入的獨立影像處理器或獨立路由器
