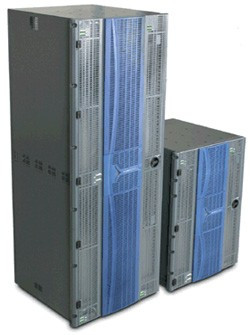

Platinum路由切換器專為全年無休運作所打造，非常適合網路、區域性電視台、外景製作、有線電視、電信、軍事、政府及企業應用—任何需要路由大量音訊與視訊訊號的環境。


功能

混合訊號路由 (SD、HD、3 Gb/s 及音訊)

• 15RU 內最高256x256視訊 (最高512x512分離立體聲/音訊)
• 28RU內最高512x512視訊(最高1024x1024 分離立體聲/音訊)

所有Platinum機架皆為音訊與視訊提供獨立訊號路徑與交叉點

支援多工/解多工音訊處理

• 每條視訊串流可多工/解多工處理16個聲道的音訊
• 支援全單聲道分離音訊支援
• 解多工與分離音訊之間無縫整合
• 多工處理16個聲道的音訊，傳輸至每組視訊輸出

選購的8聲道畫格同步輸入卡適用於戶外衛星傳播擷取與音訊隨機播放，以及解多工處理每條視訊串流內最多16聲道的內嵌音訊

路由器矩陣擴充功能，提供經濟實惠的輸出擴充能力

MADI 支援有助於簡化製作音控台與路由器之間的音訊互連，提供高密度音訊更佳的支援

分成8組的模組化I/O支援同軸或光纖連接能力

前置式熱交換模組，提供全年無休運作的功能

備援電源供應器、控制器及訊號路徑

內嵌式控制與監看

• 廣泛的硬體控制面板系列
• 強大的控制整合，提供簡易的設定與組態
• 軟體與網頁式應用程式，具備使用者可自訂的GUI
• SNMP及第三方廠商的通訊協定支援
• 安全存取權限，依等級、訊號源及目的地限制

視訊路由支援

• 1080p (3 Gb/s) 訊號路由 (任何大小)
• 幾乎任何數位視訊訊號，從3 Mb/s 到 3 Gb/s，包括： HD-SDI、SD-SDI、ASI、SMPTE 310、SMPTE 305 等
• 透過I/O上SD-SDI之間的轉換，支援SMPTE相容的類比視訊

分離音訊路由支援

• 數位音訊訊號包括平衡與不平衡 AES
• 透過I/O模組上AES之間的轉換，支援類比立體聲/單聲道音訊
• 每組視訊輸入最高支援16條內嵌式AES串流
• 「無聲開關」(Quiet Switch)，具備轉換功能

HView™ SX Hybrid整合式內部多分割畫面處理機

• 每個模組32個分離子母畫面
• 除了基頻之外，最高4個IP解碼
• 螢幕上控制
• CC 出現及文字
• 隱藏式輔助字幕與計時器
• Tally與UMD
• 音訊表與相位


產品詳細資料

全球第一台真正的內嵌式音訊處理路由器

Platinum 結合最佳的高寬頻訊號路由與內部TDM架構，提供全球第一台內嵌式音訊基礎設施路由器。 Platinum為單一機架內音訊與視訊提供平行訊號路徑與專用的備援交叉點，亦可在內部解多工處理 輸入 內嵌 音訊 訊號。 機架內的所有音訊皆向TDM M•A•X 交叉點內呈現，獨立與分離路由，並可在通往任一數位視訊輸出的路由器內進行。 此外，Platinum利用TDM M•A•X執行相位反向、交換、總合及分離切換任何分離或內嵌輸入之間的音訊，並為每條頻道，提供增益/位準調整功能。 藉由此在Platinum機架內處理與路由分離和內嵌音訊的功能，將不再需要使用外部設備的機架，同時還可節省空間、佈線、故障排除及維護。

分離音訊基礎設施的所有功能，現在透過內嵌式設備直接佈線就可取得。 系統設計師現在可減少模組與機架數量，簡化配線與系統整合工作，同時增進一般使用者的功能。

全球唯一的整合式畫格同步

Platinum 路由器提供8頻道畫格同步輸入卡，最多可讓8個戶外視訊訊號與內部參考訊號同步，而不需使用外部機架或配線。 此選購卡亦可對每條視訊串流內最多16個聲道的內嵌音訊進行解多工，以便進行獨立與分離路由。 支援ASI、SD、HD 及 3 Gb/s 訊號，如同同軸與光纖連接能力。 此彈性的卡向下相容於所有Platinum機架，大幅減低設施內的複雜性。 畫格同步與多工/解多工處理功能結合之後，便可達到最佳的影音同步效果，提供極精簡的客戶工作流程。

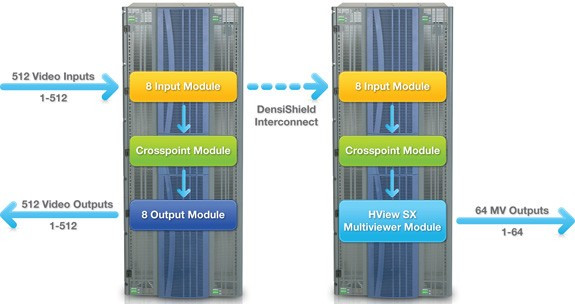

全球唯一的整合式多分割畫面處理機

Platinum 為市場上唯一一台提供整合式內部多分割畫面處理機系統的路由系統。 模組常駐於Platinum機架內，為所有傳輸至路由器的所有輸入提供完美的多分割畫面處理機支援。 HView SX Hybrid結合優異的繪圖、經過業界認證的架構與整合式測試和測量工具，是多分割畫面處理機設計與價值發展的里程碑。 藉由全部整合在機箱內的多影像處理、路由、優異的繪圖及無與倫比的工具組，HView SX Hybrid為轉播影音監看、主控室、轉播車及活動，提供成本較低的解決方案、更簡易的系統設計，以及更效率的使用空間。 每組多分割畫面處理機輸出提供最多32個分離 PiP (字母畫面) 影像，與專屬輸出一樣，可從路由器控制系統控制這些影像，帶給操作員輕鬆就能享有的人性化體驗。 此外，Hybrid Multiviewer 最多還可將4條IP視訊串流解碼，以任何影項配置，連同32個基頻訊號觀看。

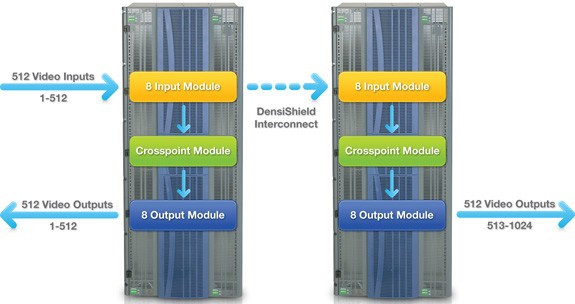

路由器矩陣擴充功能

Platinum 路由器的視訊矩陣現在最高可擴充成512x1024。 因整合大型監視牆與多分割畫面處理機的緣故，現今的路由系統通常需要比輸入還多的大量輸出。 Platinum 路由器全新的矩形矩陣擴充功能，大幅提升輸出功能，因此可支援這些需求。 藉由此全新的技術，兩個 Platinum 機架可輕鬆繫結，無須加裝任何處理機架，即可打造出高達512x1024的視訊矩陣。 支援同軸與光纖連接，並可視需要運用這些連接功能。 全新的矩陣擴充功能提供超高的彈性，任一輸出都支援專用的路由或多分割畫面處理機功能。 其他品牌的路由器都沒有更具整合性的路由、處理及多分割畫面處理機解決方案。

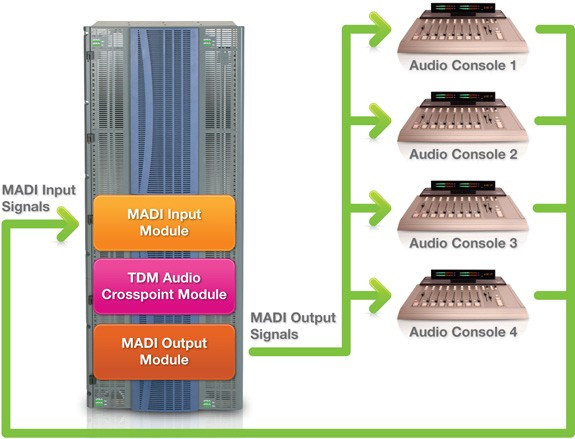

MADI 支援

Platinum 路由器提供輸入與輸出卡組，支援多聲道音訊數位介面 (MADI) 通訊協定，透過單條纜線或光纖，即可傳輸多聲道的數位音訊。 各輸入模組最多接收4組MADI輸入，然後自解碼的音訊產生128條通道TDM串流。 輸入模組最多可將128條TDM音訊通編碼程4組MADI輸出。 支援光纖與同軸連接。 MADI 簡化製作音控台與路由器之間的音訊互連，在您處理高密度音訊並往內嵌式音訊基礎設施的方向移轉時，此將會是使用主要的功能。


強化控制與監看

Harris 路由器控制系統甚至使最複雜的路由器組態，在實行與維護上變得簡單、具直覺性。 探索底層可用硬體即是強大的系統管理工具中的功能之一，可讓您從工程師的桌面建立資料庫並進行維護，以及自動以精靈建立解多工音訊位準的邏輯訊號源指派。 DB Editor介面提供存取Platinum 路由器分散式控制架構的功能，不用仰賴集中式控制器，即可驅動路由器機架及控制面。 每個Platinum機架均採備援控制模組，可將該機架相關的組態資訊儲存於非揮發性記憶體內，保護關鍵的組態資訊與目前的路由狀態。 此拓撲亦可讓控制面板通訊分散於設施內各處，避免單點故障的情況發生。


更高的可靠性

Platinum 路由機架專為嚴苛的操作環境所設計(包括外景轉播車環境)，並提供前置的熱交換模組，以提升可服務性。 Platinum 採用最新技術，提供更多功能，耗電量更低，並支援備援負載分享的電源供應器。 氣流由前至後流通，每個風扇都可個別更換，無須讓系統離線。 為了進一步提高可用性，Platinum I/O 模組支援8組輸入或輸出，限縮了任一模組影響的訊號數。 各 Platinum 機架均支援備援控制，且大多數組態均可使用備援交叉點。
